近年電動汽車市場增長迅速，采用電動汽車已被視為減少交通工具溫室氣體排放的關鍵因素。電動汽車的關鍵部件是鋰離子電池(LIB)。然而，鋰離子電池排放的溫室氣體最多可占電動汽車排放總量的三分之一。因此，目前正在進行大量研究，以提高鋰離子電池的比能以及從廢舊鋰離子電池中回收金屬，從而改善電動汽車的總體成本和對環境的影響。

在電池研發當中，溶解度是設計和優化回收工藝的一個重要特性。而結晶是一種有效的分離和提純方法，可用于回收純凈的無機材料，從而實現重復使用并減少對原材料的需求。

應用案例：有色電池鹽

方法：Technobis 專業的結晶研究儀器 – Crystalline 是使用熱變量法有效收集和分析溶解度數據的理想工具。將粉末狀水合鹽稱量到 8 ml 結晶瓶中，然后加入 3 ml 去離子水。樣品配有頂置鉤形攪拌器。樣品以 0.1 oC/min 的速度加熱至 70 oC，然后保持 10 分鐘以達到平衡，再以 0.1 oC/min 的速度冷卻至 5 oC。利用 Crystalline 高分辨率相機和新型粒子檢測技術，可以在有色和較暗的樣品中采集清點和濁點，這在以前是一項挑戰。但利用這項技術，我們能夠收集硫酸銅和硫酸鎳的溶解度和析出曲線。

結果：收集了五水硫酸銅的多個清點和濁點，從而繪制出溶解度和 MSZW 曲線。在很寬的溫度范圍內，溶解度逐漸增加。研究發現，MSZW 的寬度非常窄，約為 8oC。這對擴大規模生產特定晶型提出了挑戰。利用高分辨率照相機，我們能夠捕捉到自發成核和隨后的晶體生長過程，從而獲得金字塔形晶體。

圖 1：利用圖像和粒子計數檢測到的清點和濁點

收集了六水硫酸鎳的幾個濃度清點，并繪制了溶解度曲線。還檢測到了濁點，但數據點并不匹配。通過圖像分析，我們可以觀察到兩種不同的形態：針狀和金字塔狀。據觀察，不同的硫酸鎳水合物具有不同的晶體形態。研究發現，溫度低于 31.5oC時，硫酸鎳會以正交七水合物形式結晶，高于 31.5oC時，則會以四水合物/六水合物形式結晶。因此，不同的結晶行為可歸因于硫酸鎳形成了不同的水合形式。

圖 2：硫酸鎳和硫酸銅的溶解度和超溶解度曲線

從以上可以看到，利用 Technobis Crystalline，可以收集有色化合物的溶解度、蛻變區以及捕捉結晶的第一時刻和晶體形態，為結晶開發提供寶貴的信息，結晶技術在電池研發領域有十分大的潛力。

想了解更多方案詳情，
請掃描二維碼聯系力揚小助手。

更多文章

以結晶應對電池研發的關鍵挑戰，以有色電池鹽為例最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

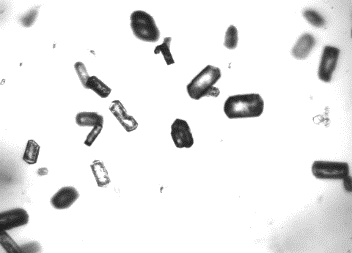

Crystalline – 每一張圖像都記錄著結晶的故事

您是否想了解在結晶過程中發生了什么？想知道樣品是否在團聚、發泡或成油？Crystalline 可進行粒徑分布的自動測定并將完整的結晶過程可視化，完善結晶過程開發和優化。而升級版的 Crystalline V2 進一步強化了可視化功能，使結晶過程更加清晰，并透過 AI 的軟件分析讓用戶更可靠地監測、設計和優化結晶過程。

1. 高精度的光學系統

最新版本的 Crystalline 將溫度和濁度測量與實時顆粒成像相結合。通過 8 個在線的高質量數字可視化探頭，每像素達到 0.63 微米，能放大達到六倍，讓你輕松看到反應器小瓶中的情況，實時收集可視化數據，獲得接近納米級的信息，把完整的結晶或配方過程呈現，在最小范圍內實時監測顆粒大小和形狀信息。

Crystalline 升級系統還帶有改進的攝像光學系統和前燈，其強度增強兩倍，使操作者能夠在較暗的樣品中清楚地看到顆粒。用戶還可以選擇通過利用彩色相機選項，將實驗以彩色方式可視化。

2. 基于人工智能的軟件分析實現更好的過程控制

對離線分析是否感到困惑，想弄清過程中發生了什么？Crystalline 的實時晶粒觀測影像鏡頭，有助準確地知道結晶過程中發生了什么，以及何時發生，包括結晶中常見的幾種現象，如成核、生長、團聚和其他一些現象。升級版的 Crystalline V2 先進的在線晶粒觀測影像鏡頭，以及基于 AI 的分析軟件，可幫助用戶可靠地監測、設計和優化結晶過程。該軟件允許檢測不同的晶體形狀和尺寸。用戶可以常規地將晶體形狀劃分為不同的形狀類別，并獲得晶體的三維結構，數據分析將更加準確、快速和有價值。

3. 增強的溫度范圍和精度

現時 Crystalline 可以在 – 25°C 至 150°C 的溫度范圍內以 2.5 至 5 毫升的體積進行實驗，并通過小瓶使用高級分析功能，實現晶粒成像和尺寸分布、實時拉曼監測及透光率測定。

4. 為機器人自動化做好準備

實驗室越趨自動化，全新的 Crystalline V2 已經為此做好了準備，可以利用儀器改進的軟件功能，集成機器人，進行如遠程訪問和自動將樣品從實驗室轉移到Crystalline，以減少人手操作的成本，使研究人員能更集中推進研究。

Technobis 的結晶系統不斷地創新及改進，以滿足研究人員及市場的新需求。其產品被廣泛應用于制藥、農化、學術研究領域等，為結晶研究創造了更多可能。

想了解更多方案詳情，
請掃描二維碼聯系力揚小助手。

更多文章

結晶研究｜結晶過程完整展現最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

隨著科學技術的不斷創新及發展，一系列高新技術已被應用于藥物結晶的研究中，有助提高藥物結晶的效率和生產工藝可控性。

Technobis 的先進結晶系統多年來被世界領先制藥企業所廣泛使用，歷經 17 年，全球已擁有超過 600 家用戶，應用于各大世界知名的研究實驗室，讓研究人員可以輕松實現對結晶過程的可視化、理解和監控，提高并加速了結晶研究。

全新升級｜Crystal16 V3
結晶研究新標準

作為世界領先的結晶系統技術供應商，Technobis 一直追求技術的提升，持續改進產品，近年其 Crystal16 及 Crystalline 也成功升級，以更先進的技術進一步提高結晶研究的效率和質量。這次我們就率先為大家介紹 Crystal16 V3 全新升級版本的優勢。

溫度依賴性溶解度曲線
從未如此簡單

Crystal16 結晶系統可用于多晶型、鹽或共晶形成。這臺輕巧的儀器使用 16 個并聯反應器，可以測試多種結晶條件，例如溶劑和溶劑混合物、化合物濃度、反離子、溫度曲線。Crystal16 更將自動化與透光率技術相結合，使研究人員能夠輕松確定清點和濁點，從而在早期階段獲得溶解度數據和 mg/ml 介穩區寬度 (MSZW)，實驗中僅需要少于 100mg 的樣品即可在四小時內快速分別構建出四種不同溶解體系的溶解度曲線。

這次 Crystal 16 V3 的全新升級，除了貫徹運用一體式設計來提高設備的維護和可靠性外，在性能上亦有各方面的提升：

• 先進控溫技術   更低的結晶冷卻溫度

Crystal16 V3 改善了熱穩定性和測量范圍，集成了風冷功能，現可以同時在四個反應器塊上使用空氣冷卻來進行達到 -20°C 的控溫操作，使溫度范圍達至 -20 至 150°C，若選擇連接外部冷卻器，更可提高性能，在低至 -25°C 的溫度下進行結晶研究。

• 突破性透光率技術    更強的分析能力

升級的設計還通過改進低濃度和高濃度的顆粒檢測提高了準確性，加強了分析能力。通過提高高濃度區域的檢測限，意味著可以測量更渾濁、更黑暗、更多微粒污染的樣品，甚至可能測量兩個連續結晶步驟的樣品。

• 先進軟件   整合研發和分析功能

過往進行結晶實驗時，需要對實驗進行編程、監控結晶系統，然后傳輸數據到另一軟件進行數據分析。全新設計的軟件集成了綜合研發和分析功能，減省了數據傳輸?shù)姆爆嵅襟E，整體軟件設計也更靈活、直觀、方便操作。

/wp-content/uploads/2023/10/Technobis-Crystal16-V3-結晶研究新標準.mp4

Technobis 的結晶系統不斷地創新及改進，以滿足研究人員及市場的新需求。其產品被廣泛應用于制藥、農化、學術研究領域等，為結晶研究的創造了更多的可能。

同期加推

藥物結晶工藝新突破最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

力揚企業帶來 BCEIA 超前 “云” 劇透！最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

等待了一年又一年，analytica China 終于走出疫情的陰霾，再次重現大家眼前。眾多科研人員、技術專家和行業領袖匯聚一起，展會現場氣氛熱烈，人頭攢動。展位上種類繁多的儀器設備、實驗試劑和技術服務，令人目不暇接；展商們紛紛爭取這個重大機會展示自己的最新科技成果，一展實力和競爭優勢。

在 analytica China，我們充分感受到行業的活力和未來的無限可能。

為推動高效的實驗研發及分析工作，力揚在實驗室自動化領域上不遺余力，因此也刻不容緩參加了 7 月 11 – 13 日在上海國家會展中心舉辦的慕尼黑上海分析生化展 (analytica China)，把最新的自動化與智能化方案帶到會場。

會議上，除了展示 Chemspeed Crystal Powderdose 全自動固體粉末加樣系統，也重點介紹旗下領先行業的 CAMAG HPTLC PRO 全自動高效薄層色譜、SOTAX TPW 樣品制備和 Technobis 高通量平行結晶方案，助力實驗室降本增效，實現數字化、智能化轉型。

作為今年亞洲乃至全球規模龐大的實驗室行業盛會，analytica China 吸引了來自國內外超 1,200?家參展企業及合作單位共襄盛舉，參觀人數達 50,000 人。近 80,000 平米總展出面積、打造雙重沉浸式未來實驗室空間實景 Live Lab 沉浸式體驗區、900+ BrandNEW 年度新品和新技術、百余場重磅高峰論壇及同期會議，就用戶關心的實驗室建設、生命科學、生物技術及診斷、轉化醫學、生物制藥、食品安全、環境分析與檢測、樣品前處理等前沿主題進行深入探討，為實驗圈人士奉上了一場集創新產品、先進技術及解決方案為一體的行業饕餮盛宴。

作為 analytica China?的老展商，力揚企業也在此次展會上與一眾科研人員，以及實驗室、分析技術領域相關廠商共同交流探討了最新的自動化技術、應用場景和發展方向，為實驗室轉型升級帶來更多思路。

近幾年，生命科學行業在國內高速發展，實驗室領域也在不斷創新。然而，藥物研發和篩選、基因測序等熱門技術對于高通量需求的增大，已經成為實驗室面臨的一個挑戰。如何提高效率、優化流程，是實驗室需要解決的核心痛點，也是在本次展會中大家關注的重點方向。

力揚企業一直深耕于實驗室自動化領域，此次會議引領旗下的 Chemspeed Crystal Powderdose 全自動固體粉末加樣儀和 CAMAG HPTLC PRO 全自動高效薄層色譜系統參展，這兩大設備能夠幫助實驗室更高效、更精準地進行樣品檢測及數據分析，提高整體生產力，助力實驗室實現數字化轉型，在未來更好地應對挑戰。

對實驗室來說，不論是藥物的研發還是藥品的臨床檢測，對速度的要求都極高，醫療行業、科研機構、實驗室平臺都在借助先進的自動化和智能化技術爭分奪秒。而力揚一直在做的，就是提供優質的自動化解決方案和服務，解放實驗員雙手，幫助科學家更高效完成科研工作。

點擊以下產品鏈接了解詳情

• Chemspeed Crystal Powderdose?全自動固體粉末加樣儀
• CAMAG HPTLC PRO 全自動高效薄層色譜系統
• Chemspeed FLEX?高通量自動化平臺
• SOTAX TPW?全自動樣品制備工作站
• Technobis 高通量結晶研發系統

要向 “數字中國” 進發，傳統實驗室邁向智能化數字化升級將成為關鍵的一環。力揚企業的產品經理唐吉鶴女士接受 analytica 媒體采訪時表示, “實驗室數字化的落實，有賴于自動化技術的支持，力揚引進的解決方案，都有利于實驗室數字化發展”。力揚企業以極具競爭力的產品和服務，致力為客戶提高科研的生產率，并更快的實現標準化流程，獲取高重現及精準的研發成果，以此在競爭中取得成就。

analytica China 圓滿落幕，力揚助力實驗室數字化轉型最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

仿制藥研發中晶型問題的關注點

該指導原則指出研究原料藥的多晶型現象以及晶型可能對藥物全生命周期各環節產生的影響，是保證藥物質量的核心內容和關鍵環節，對化學仿制藥的研發具有重大意義，明確了仿制藥晶型研究過程中的關注點：

• 晶型與生物利用度/生物等效性
• 晶型與制劑工藝
• 晶型穩定性
• 化學仿制藥中晶型控制方法的制訂

涉及的晶型包括無水物、水合物、溶劑合物和無定型等。申請人應基于風險評估的理念，在全面理解參比制劑目標質量概況的基礎上，選擇適宜的晶型進行處方工藝開發。

仿制藥晶型的評估與控制策略決策樹

基于多晶型影響制劑生物等效性/生物利用度的潛在因素，該指導原則建構了決策樹，對申請人展開仿制藥晶型的評估與控制策略的制訂工作進行指導。

自動化方案，結晶研究速度質量雙提升

《化學仿制藥晶型研究技術指導原則（試行）》結合我國仿制藥晶型研究的現狀并參考國外監管機構相關指導原則而起草，它對國內晶型研究進一步規范，它的發布對國內晶型研究無疑具有重大意義。作為從業者，如何在其指導下，高效開展晶型研究工作，以實現藥品的安全性、有效性和質量可控性？

自動化晶型開發系統發揮著重要作用。

強生實驗室使用 Technobis Crystal16 測定了芐星鄰氯青霉素在各種溶劑中的溶解度。實驗采用了溫度變化法，按程序進行升降溫，并實時檢測、記錄體系的溶解性數據，14 小時內即可完成 4 種不同溶劑下的溶解度測定，而測試所需的API少于500毫克，真正實現降本增效。

荷蘭代爾夫特理工大學 (Delft University of Technology)使用了 Technobis Crystalline 對甘露醇進行結晶工藝優化，考察升降溫速率、添加劑、加晶種、反溶劑對生成晶型的影響。通過 Crystalline 在線晶粒觀測模塊以及其他多種功能，實驗人員可以監控結晶過程，掌握結晶機理，快速找到適合于優勢晶型的工藝條件。

上海藥物研究所應用 Chemspeed SWING Crystal 高通量結晶工作站自動完成液體及固體加樣，同時進行 192 個平行結晶實驗，完成多種工作流程：多晶型、鹽、共晶、溶解度篩選等，系統地考察各種結晶條件：如溶劑、濃度、蒸發速率、溫度、降溫速率和攪拌速度等。

從以上案例可見，自動化晶型研發系統，可以顯著提升晶型研究的速度。不管是在測定溶解度，還是篩選晶型的工藝條件方面，自動化實驗方案所具備的高通量、精準性、一致性等優勢可以實現人工操作下無法達到的實驗效果，更好地助力晶型研究。

而Technobis及Chemspeed作為國際知名的實驗室自動化解決方案提供商，其產品成熟應用于藥物結晶工藝的實驗中。如今，Technobis 及 Chemspeed 兩大品牌已經被力揚企業引進中國。借助實驗室自動化技術，國內晶型研究及制藥在新的競爭格局中將獲得更多優勢。

更多文章

重磅！CDE發布晶型研究重要指導原則，從業者如何提升晶型研究？最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

溶劑的選擇對 API 結晶工藝開發至關重要，對產品的純度、晶型、形貌、工藝的收率、體積效率皆有重大影響。在結晶工藝開發中，需要建立合理的流程，對溶劑進行高效篩選。

—— 余姝 (蘇州晶云藥物科技 – 高級研究員)

01 溶劑對 API 產品和工藝的影響

在藥物開發過程中，結晶工藝貫穿于整個 API 的分離與合成。其中，結晶工藝開發中溶劑的選擇至關重要，它影響產品的化學純度、固態形式(晶型)、固態屬性 (顆粒屬性)。

對化學純度的影響

根據 ICH 指導原則，溶劑有其 “天然屬性”，分為三類。當我們選擇某種溶劑時，已經確定了它在產品中的最高殘留限。

通過溶液結晶可以除雜，但如果溶劑使用不當，也會產生不需要的雜質。例如，在常見的磺酸體系中，如果用醇做溶劑，可能會產生磺酸酯雜質。因此，一開始選擇溶劑的時候，需要充分考慮它對產品化學純度的影響。

對固態形式 (晶型) 的影響

一些 API 在特定的溶劑中可以形成溶劑合物，可能對開發無水晶型和水合物造成干擾。

在開發某一個 API 的結晶工藝時，首先需要確定目標晶型。有些 API 存在不止一種晶型，通過梳理晶型轉化關系圖，可以避開干擾溶劑 (可以形成溶劑化合物的溶劑)，縮小溶劑篩選范圍。

針對水合物的開發，需要研究它與無水晶型或水合物的關鍵水活度，從而確定溶劑中合適的水含量范圍。對于無水晶型的開發，除了考慮水合物的影響外，還需關注目標晶型與其他無水晶型的關系：單變還是互變，從而確定合適的結晶溫度。

對物料固體屬性的影響

溶劑是影響晶體形貌的重要因素之一。

通過晶體生長實驗，可以觀察到不同種類的溶劑會對晶體的大小、形貌產生影響。有時候溶劑比例的變化，也會對晶體形貌產生影響。

02 溶劑篩選案例分享

案例一：顆?？刂?/span>

背景

已有實驗篩選數據，晶型轉化關系研究充分，目的改善顆粒大小，提高產品的堆密度。

篩選溶劑的流程

• _{針對目標晶型，前期根據晶型關系轉化圖，避開不需要的溶劑。}
• _{根據溶解度結果，篩選出 8 種溶劑，進行晶體生長評估，從中確定 4 種候選溶劑。}
• _{針對 4 種候選溶劑，進行溶液穩定性評估，結合溶劑種類 (2 種 2 類和 3 類溶劑)，最終優先選擇了 2 種 3 類溶劑。}
• _{針對候選的 2 種 3 類溶劑，進一步做了溶解度和結晶實驗，最終選擇了 1 種更經濟、環保的溶劑。}
• _{確定完溶劑體系后，進行結晶工藝開發和優化。}


案例二：晶型控制

背景

某化合物，前期已經發現了 11 種晶型，目標是開發其中一種無水晶型的結晶工藝。前期研究數據有限，沒有晶型關系轉化圖，為溶劑篩選增加了難度。

篩選溶劑的流程

• _{對常用的 2 類和 3 類溶劑，進行溶解度測定，得到正溶劑、反溶劑信息，再進行晶型穩定性實驗。}

• _{設計了反溶劑添加實驗，但沒有發現目標晶型，實驗陷入困境。}
• _{通過前期研究資料，了解到目標晶型是在乙腈體系制備得到。同時發現乙腈體系濕品為一種新晶型，晾干后轉為目標晶型，推測目標晶型為 desolvate。該晶型與乙腈有溶劑依賴性，選擇乙腈為溶劑。}
• _{若項目開發時已知目標晶型的晶型屬性，在后續溶劑選擇中可以直接確定乙腈，不需要進行溶劑篩選工作，可以大大縮短項目周期，節省成本。}
• _{應用?Technobis Crystal16?, 很快地測定了在乙腈體系下的溶解度曲線和亞穩態區 (mszw)。}
• _{根據獲得的實驗結果，設計了降溫結晶實驗，理想地獲得了目標晶型。}

Technobis Crystal16 高通量結晶實驗優勢

• _{小工作體積：0.25 – 1ml 級反應，節省原料;}
• _{多反應平行：16 個平行反應器，4 個平行 / 獨立模塊;}
• _{非侵入式濁度探頭：實時濁度測定，避免交叉污染;}
• _{高輸出信息：快速繪制溶出曲線，亞穩區寬度;}
• _{緊湊臺式設計：體積小巧，節約實驗室空間。}


03 篩選溶劑的流程總結

更多文章

結晶工藝開發中的溶劑選擇最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

在力揚企業與蘇州晶云藥物科技共同舉辦的《結晶工藝開發中的溶劑選擇》網絡會議上，小伙伴們留下了他們在結晶工藝開發中遇到的問題，晶云藥物高級研究員余姝老師進行了詳細解答，以下內容供大家學習參考。

Q. 如何降低產品中的溶劑殘留？

選擇溶劑時，考慮 ICH 對溶劑的分類，優先選擇溶殘限值比較高的溶劑，有利于降低控制溶殘的難度；避免形成溶劑合物導致溶殘超標；控制晶體生長和析晶速度，使晶體有充分的時間生長，避免溶劑包裹。

Q. 濕品和干品是否每種化合物都需要做穩定性 PXRD (API 在烘干前后)？

目標晶型在所選溶劑下的穩定性以及溶劑的穩定性是一個需要優先考慮的問題。因此，API 的多晶型轉化關系盡可能在藥物開發早期研究，可以幫助確定優勢晶型及工藝開發中的溶劑體系，判斷某些體系中是否干品和濕品存在不同晶型。若前期研究不充分，需要在結晶工藝開發中，在確定溶劑體系及干燥條件后考慮多晶型及轉變的風險。

Q. 已知產物可以以結晶態存在，純度還不錯，如果產物結晶容易成油，可以從哪幾方面考慮?

這種情況需要在工藝設計中加晶種控制，加入目標晶型的晶種是一個非常有效的手段，但前提必須明確所選晶型在當前體系中能夠穩定存在。此外，考慮原料純度的影響。

Q. 如果遇到幾乎什么溶劑都不溶的化合物，升溫至80℃ 的溶解度也是微溶，需要如何處理？

考慮提高溫度和二元溶劑。使用高溫時需要確定化合物的在高溫溶劑中的穩定性，如果熱穩定性好，可以考察更高溫度，極端案例的工藝溫度可以提升到了100℃ 以上；單一溶劑無法溶解的，可考慮使用二元溶劑。

Q. 水活度是什么？如何測定水活度？如何根據水活度指導結晶工藝？

水活度是指水在這個溶劑里面的分壓，如某溶劑的水活度是 0.2，可以理解為這個溶劑對應的濕度是 20%，像水活度為 1 (100%) 即表示在純水條件下。

有專門的軟件計算不同溶劑不同含水量對應的水活度的關系。這個值可用于無水晶型和水合物的轉換關系研究。如果化合物沒有水合物的干擾，那么水活度就是非必要考慮因素。

可以理解為水活度只是一種潛在的可能干擾因素，看其是否是影響無水晶型和水合物的關鍵轉化點。

Q. 目標晶型的確定，需要參考哪些因素或者參數？

晶型確定主要是基于前期的多晶型篩選。根據溶解度或生物利用度的需求，先確定選鹽或是游離態；再根據晶型篩選和相互轉化關系確定，通常會選擇熱力學穩定的晶型。少數情況，可能由于溶解度等因素會選擇亞穩晶型。

Q. 測定溶解度是不是采用 HPLC 類似含量的快速檢測，看峰面積來折算溶解度？

溶解度的檢測方式有很多種，HPLC 檢測是一個比較常用的方法，其優點是檢測靈敏度相對較高，檢測結果相對準確；但它的缺點是耗時，每個點一般需平衡 24 小時，再分離固體和液體，再稀釋制備樣品，然后才能上機檢測，整個流程歷時比較長。

另一種方式，主要針對無機物。比如說氯化鈉，配制成飽和溶液，然后揮干稱重。但目前主要做的都是有機化合物，有紫外吸收的居多，所以很少采用稱重法。

此外，就是采用Technobis Crystal16的溫度變化的動態法進行溶解度曲線的自動測定，可以快速得到化合物的溶解度曲線。

Q. 溶解度在多少可以算反溶劑了？

取決于和正溶劑的差異，差異越大，反溶劑的效果可能會更好，一般選用< 5 mg/mL。

Q. 如果PXRD的圖形類似，用馬爾文測粒徑也類似，但是API復溶時間差別很大，有什么好的方法來調節復溶時間?

復溶時間與晶型、粒徑、形貌都有關系。通過XRPD判斷是不是同一種晶型，還是某個晶型與無定形的混合物或是無定形。如果是混合物，需要確定兩者比例在不同批次是否是一致。

Q. Crystal16是否可以自動進行不同溶劑的溶解度測定？溶解度曲線和亞穩區能自動繪制嗎？

這兩個問題的答案都是肯定的。

針對不同的溶劑，Crystal16 單次試驗可以快速平行測定最多 4 種不同溶劑的溶解度曲線。其測定原理是溫度變化法，第一步，每種溶劑下配置 4 個不同濃度的過飽和樣品；第二步，設置好升/降溫程序，點擊運行，系統便會自動監測和記錄數據；第三步，系統軟件中查看和處理數據，即可得到該物質在不同溶劑中的溶解度曲線或超溶解度曲線。在系統自帶的數據處理軟件中，會根據實驗過程中檢測到數據進行溶解度曲線和亞穩區的自動繪制。

當然，如果對于作圖還有其他形式的要求，也可以將原數據導出，在 excel 或 origin 等其他制圖軟件中進行繪制。

Q. 如何縮短過濾時間？

通過改善顆粒的大小和形狀，保證顆粒的均一性可以縮短過濾時間。一般來說，三維生長的顆粒（如塊狀）優于二維生長的顆粒(片狀) 優于一維生長的顆粒(針狀)。顆粒在 10 微米以上，一般情況過濾還可以。

更多文章

結晶工藝開發中溶劑選擇的常見問題及對策最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

2021 年，我們一同迎接了東京奧運會的盛大開幕、歡慶了建黨百年、見證了神州十三號成功發射等等大事件，同樣力揚企業也在持續向前邁進，期盼 2022 年有更多新突破！下面就讓我們回顧一下本季度的精彩活動：

媒體報道—CEO專訪

自9月份亮相BCEIA 2021，力揚企業的實驗室自動化技術引來了媒體的高度關注。11月，力揚企業有限公司CEO黃凱揚應邀接受了鳳凰網的人物專訪、動脈網的企業專訪。

鳳凰網｜《深耕實驗室自動化，革新中國科研實驗室》

鳳凰網廣東、粵港澳大灣區研究院、深圳知名品牌評價委員會聯合推出“灣區品牌力量”的專題，力揚企業作為粵港澳大灣區實驗室自動化領域的知名先鋒企業，創始人黃凱揚講述了力揚企業的品牌故事，詮釋了灣區企業家創新創業的精神。

詳細報導：https://ishare.ifeng.com/c/s/v002Uf0agzmEIUjh5PX0gro4cBeDZAtBoJ1jfAVg6pec2Ek__

動脈網｜《以中醫藥為起點，力揚企業全力打造實驗室自動化》

動脈網是中國領先的醫療健康產業媒體平臺，對推動醫療健康產業發展的企業和人物進行研究和報道。力揚企業作為中國實驗室自動化解決方案的領引者，以中醫藥科學分析為起點，在晶型工藝開發、化合物合成、樣品制備、溶出度測試等方面擁有先進成熟的解決方案，動脈網對此進行了詳細的報道。

詳細報導：https://vcbeat.top/MDYxODE2ZjI3ZmZlMWE2YzUyYTYzZTQ3YWZmNzBiMTQ=

聚焦行業峰會

AAES 2021天然健康產品展暨天然健康產品行業大會 – 廣東 (10月)

自「健康中國」的政策出臺，天然健康產品行業引起重視，中草藥的功能成分在天然健康產品的應用別具意義。為了進一步幫助大家對成份分析技術有更深更廣的認識，力揚企業參展AAES大會，為與會者展示了CAMAG HPTLC PRO 全自動數字薄層色譜系統及Sepiatec的多功能超臨界流體色譜(SFC)制備系統，它們不但可以高效自動檢測天然產物中的成份，還有助于天然健康產品的質量監控。由于大會主題緊貼市場，吸引了2000+行業代表參加。

第八屆全國晶型藥物研發技術研討會 – 南昌（10月）

大會由中國晶體學會主辦，全國各地700余名專家學者出席現場會議，100余名國內外專家教授遠程參會。本次大會為我國晶體學搭建了一個高水平的學術交流平臺，與會專家學者們圍繞晶體學相關研究熱點及領域進行了深入的交流和探討，促進中國晶體學領域的融合創新。力揚有幸受邀出席，為與會者介紹了Technobis的結晶系統及Chemspeed的全自動化研發平臺，希望先進的實驗室自動化技術可以促進晶體學研究的發展。

高壁壘化學藥制劑開發高峰論壇 – 江蘇（10月）

會議由連云港經濟技術開發區管委會主辦，以探討高壁壘化學藥制劑開發為題。在后一致性評價時代、普通化學仿制藥在醫保集采持續降價的壓力下，中國醫藥行業正步入高速轉型升級發展期。開發高壁壘的制劑產品有助于化藥生產企業在競爭中獲得優勢。20多位嘉賓通過報告，詮釋了實現高壁壘技術的關鍵點。力揚亦派出代表出席，從藥物溶出度實驗的角度，介紹如何通過先進實驗技術與設備助力高壁壘化學藥制劑開發。

ChemCon 2021化學藥創新開發及質量工藝論壇 – 南京（11月）

針對小分子腫瘤藥物開發、改良型新藥研發、有機合成創新、原料藥工藝、藥品穩定性研究等熱門議題，E藥學苑舉辦了本次論壇。力揚企業制藥研發及檢測的專家趙宇女士出席此次會議并分享了“樣品制備自動化 — 方法轉移、驗證與法規符合性”的報告，從自動化樣品制備探討藥物的質量監控。

DIQC2021 藥品質量控制與檢驗技術論壇 – 廣州（12月）

為進一步提升藥企實驗室管理能力、促進中國藥品檢驗檢測技能全面提升，中國醫藥教育協會制藥技術專業委員會舉辦了DIQC2021藥品質量控制與檢驗技術論壇。多省市的藥檢所和GMP專家出席會議，探討國內外政策法規發展的新趨勢，并分享檢驗檢測前沿技術的新應用。力揚專家也應邀參會，介紹了市場上擁有先進制備技術的SOTAX TPW自動片劑樣品前處理工作站，為藥品質量控制提供更高效的方案。

專家網絡課堂，賦能行業發展

社群研討，在線答疑活動

期望 2022 年為大家?guī)砀鄡?yōu)質的行業方案及分享最新最精彩的活動，持續在競爭中不斷突破，與大家一起成長，共同建立更具規模及智能化的實驗室。

更多文章

2021 第 4 季 – 季度通訊 | 揮別2021 , 2022再超越！最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。

在促進藥物研發及全實驗室自動化、智能化轉型升級的道路上，「篤行不怠，守正創新」是力揚在 2021 年第二季度的關鍵詞。

我們相信日積跬步，終至千里，探索創新，必有所獲。

新品發布

全自動薄層色譜系統——HPTLC PRO 于 6 月 10 日首次亮相中國。

以全自動、數字化、模塊化為亮點。點樣單元、展開單元、衍生化單元、檢測單元、質譜接口單元既可獨立運作，又可以整合為 HPTLC PRO 全自動樣品檢測分析系統連續全自主運行。在線實驗全流程數字化管理，互聯共享實驗方法與結果。主要應用領域包括中藥、制藥、食品、臨床、化妝品、生物技術、環境等，尤其適合復雜成分樣品的分析檢測。

了解更多：http://www.df5000.cn/benchtop-solutions/camag/hptlc-pro/

?

聚焦行業峰會，輸出前沿報告

?

2021 長三角“藥物研發、分析、溶出技術”及創新藥臨床試驗大會 – 南京（4月）

會議吸引了近千人參與，來自科研院所，生物醫藥相關企業、臨床試驗及生物分析領域的專家學者、從業人員齊聚一堂，針對藥學分析、溶出技術、創新藥臨床實驗、生物分析等主題進行探討分享，共謀藥物高效與高質的開發研究。

力揚企業業務發展總監趙宇受邀出席此次大會，并以《復雜制劑溶出方法的優化與篩選》為題在會上作報告發言，講述了流池法在口服緩控釋制劑以及微球等復雜注射劑中的應用，并指出通過選擇合適的流通池種類，優化測試條件，尋找體外溶出特征曲線，有效助力復雜制劑的開發。

藥物創新&藥品監管科學研討會——暨首屆《中國食品藥品監管》雜志首屆學術年會 – 蘇州（4月）

這是聚焦醫藥科技創新舉辦的一場盛會。國家研發創新法規政策制定者、頂尖科學家，以及眾多研發創新機構濟濟一堂，圍繞監管科學研究、臨床試驗創新設計、創新藥物研發和藥物創新開發生態等主題，展開廣泛而深入的分享交流。與會人員超 2,000 人，在線直播觀看人數近 50,000 人。

在藥物制劑及改良型新藥論壇，力揚企業業務發展總監趙宇以《流池法溶出度測試在口服緩控釋制劑及復雜注射劑中的應用》為題做報告發言，引發全場關注。

新能源電池材料前沿技術與智能制造高峰論壇 – 寧波（4月）

新能源電池材料前沿技術與智能制造高峰論壇由哈爾濱工業大學電化學工程系主辦，圍繞新能源電池、正負極材料、電解液、電池回收與梯次利用、設備等，全方位展示中國新能源電池核心材料研究與進展，深入探討未來電池材料發展方向。

主講嘉賓來自于新能源整車企業、電池企業、材料企業、科研院校及權威機構等，大會共有近 40 多位業內重量級嘉賓、 200多個企業、300多位企業代表共同參與。

張晨曦博士代表力揚企業有限公司出席，在「新技術、新工藝、新裝備助力電池材料產業新發展」論壇中， 以《自動化實驗技術加速電池研發》為題做報告發言。張博士介紹了實驗室領域的自動化四個層次以及?Chemspeed?在學術界、化工領域、醫藥領域以及新能源領域的應用，重點分享了在電極材料、電解液、隔膜材料等電池研發的應用案例。

PharmaCon 2021第七屆中國國際化學藥研發論壇 – 上海（6月）

聚焦新靶點、新技術，加速重構中國小分子創新藥開發新格局，論壇邀請了 50 余位重磅嘉賓學者出席，圍繞1類創新藥（PROTAC/分子膠，共價/別構抑制劑，腫瘤、消化代謝、抗感染等疾病領域下的新藥）從立項、源頭靶點發現、分子篩選與設計，到 CMC 開發， 全方面分享前沿最新技術與研究。

杜世振博士代表力揚企業有限公司出席，在主題為《未來十年：應對創新藥立項挑戰》的會議中， 以《Chemspeed高通量、自動化的藥物研發解決方案》為題做發言分享。

DIQC 2021 藥品質量控制與檢驗技術論壇 – 杭州（6月）

論壇由浙江省藥學會藥物分析專業委員會主辦，邀請了北京、浙江、江蘇等省市藥檢所和中檢院專家出席會議宣講，圍繞制藥行業實驗室藥品分析、檢驗技術、中藥對照物質和微生物控制等技術問題展開討論，分析宣講高端實驗室管理經驗，藥物分析檢測及微生物控制等難題。

力揚企業產品經理唐吉鶴出席此論壇，以《薄層色譜法的全新數字化時代 – HPTLC PRO 與數字化中藥》為題做報告發言，介紹了在“數字化中藥”背景下，HPTLC PRO 如何助力中藥檢驗（質控）實現數字化和智能化，促進中醫藥發展。

專家網絡課堂，賦能行業發展

專家網絡課堂，賦能行業發展

?

活動預告

?

BCEIA 2021

第十九屆北京分析測試學術報告會暨展覽會將于 2021 年 9 月 27-29 日在北京召開。屆時，力揚將展出世界前沿的實驗室自動化儀器設備和應用解決方案。敬請關注！

點擊視頻，回顧力揚在 BCEIA 2019 的精彩展現。
